Torre de Enfriamiento de Agua Modelo WT

Torre de Enfriamiento de Agua Modelo WT

Las torres de enfriamiento de la serie WT son la mejor disposición de ingeniería para torres desde 65 m3/h de capacidad hasta 153 m3/h de capacidad por celda.

Son el resultado de décadas de desarrollo, desde 1960, con más de 20.000 unidades instaladas. Las torres de enfriamiento de la serie WT son paneles yuxtapuestos construidos en fiberglas (poliéster reforzado con fibra de vidrio) e internos en plásticos de ingeniería. Solución más inteligente para su proceso industrial, con gran longevidad y bajo mantenimiento. Normalmente se entregan montados. Cuando es necesario, es decir, al pasar por la obra, por pequeñas aberturas, se entregan desmontados.

El sistema de enfriamiento evaporativo aplicado es a contracorriente. El aire atmosférico es aspirado por médio de ventanas adecuadas, instaladas en la base de la torre de enfriamiento, y forzado contra la corriente, el agua a enfriar, que ha sido inyectada, caliente, en la parte superior de la torre de enfriamiento. Tras este proceso, el agua se recoge en la piscina y se bombea de nuevo al equipo para que se enfríe, cerrando el circuito.

Las torres de enfriamiento WT son la forma más inteligente de enfriar su proceso. Para capacidad desde 65m3/h hasta 153m3/h por celda.

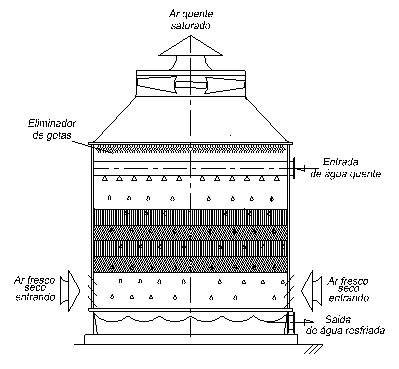

Principio de funcionamiento de la torre de Enfriamiento

Operación de la torre de enfriamiento Modelo WT

El agua caliente de la fuente de calor se bombea a la parte superior de la torre, donde se distribuye uniformemente sobre el relleno mediante boquillas rociadoras. El agua a enfriar entra en contacto con el aire aspirado o soplado por el ventilador. Una pequeña porción del agua se evapora, haciendo que se enfríe, el aire saturado, en este proceso, se descarga a la atmósfera y el agua enfriada se recoge en la piscina del equipo y se bombea a la fuente de calor, repitiendo el proceso.

Áreas de aplicación de la Torre de Enfriamiento WT

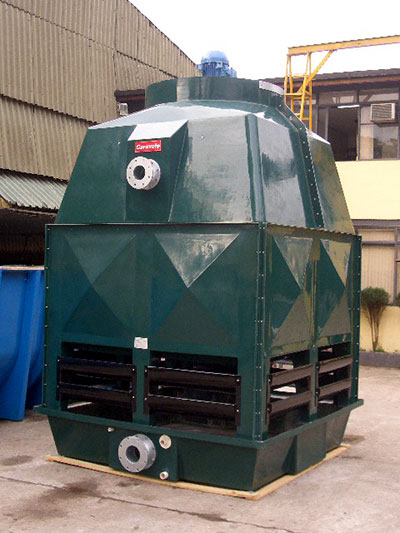

Torre de Enfriamiento Modelo WT

HVAC Comercial (Heating Ventilation and Air Conditioning)

Los mejores equipos para su instalación de climatización de confort, con soluciones económicas y de bajo coste de mantenimiento.

El equipo técnico de Caravela-Thermotank busca alcanzar la excelencia en la construcción y desempeño de las torres de enfriamiento. El resultado, para instalaciones de 95 TR a 225 TR por celda, es la torre de la serie WT. La solución fue crear una torre de enfriamiento que fuera rápida de fabricar y de una calidad envidiable. Las torres de enfriamiento WT se construyen en paneles modulares y se entregan ensambladas FOB. La construcción única de las torres de enfriamiento WT permite tiempos de entrega hasta 60 % más cortos debido a los componentes prefabricados y la fácil instalación en campo.

Aplicaciones en HVAC o procesos de refrigeración

En comparación con otras torres de enfriamiento, la serie WT ofrece ventajas incomparables.

  • Mayor capacidad térmica para torres de otra fabricación, del mismo tamaño;
  • Menor cantidad de cables y tuberías para su instalación;
  • Posibilidad de modelos autoextinguibles (resistentes al fuego);
  • Construcción robusta, construida con materiales que atienden al rigor de los procesos de enfriamiento;
  • Diseño modular, pudiendo instalar varias torres para atender la capacidad;
  • Posible construcción con diferentes tipos de relleno para cumplir con la calidad del agua;
  • Modelos estándar, silenciosos o súper silenciosos.

Refrigeración Industrial

Los mejores equipos para su instalación refigeración industrial, con soluciones económicas y bajos costes de mantenimiento.

El equipo técnico de Caravela-Thermotank busca alcanzar la excelencia en la construcción y desempeño de las torres de enfriamiento. El resultado, para instalaciones de 95 TR a 590 TR por celda, es la torre de la serie WT. La solución fue crear una torre de enfriamiento que fuera rápida de fabricar y de una calidad envidiable. Las torres de enfriamiento WT se construyen en paneles modulares y se entregan ensambladas y desarmadas FOB. La construcción única de las torres de enfriamiento WT permite tiempos de entrega hasta 60 % más cortos debido a los componentes prefabricados y hasta un 80 % de instalación en campo en comparación con las torres montadas en campo.

Aplicaciones en procesos de refrigeración industrial

En comparación con otras torres de enfriamiento, la serie WT ofrece ventajas incomparables.

  • Ideal para frigoríficos, supermercados y otros;
  • Mayor capacidad térmica para torres de otra fabricación, del mismo tamaño;
  • Menor cantidad de cables y tuberías para su instalación;
  • Posibilidad de modelos autoextinguibles (resistentes al fuego);
  • Construcción robusta, construida con materiales que atienden al rigor de los procesos de enfriamiento;
  • Diseño modular, pudiendo instalar varias torres para atender la capacidad;
  • Posible construcción con diferentes tipos de relleno para cumplir con la calidad del agua;
  • Modelos estándar, silenciosos o súper silenciosos.

Proceso Industrial

Los mejores equipos para su proceso industrial, como reactores, máquinas para plásticos, prensas, compresores de aire y otros.

El equipo técnico de Caravela-Thermotank busca alcanzar la excelencia en la construcción y desempeño de las torres de enfriamiento. El resultado, para instalaciones desde 65 m3/h hasta 153 m3/h por celda, es la torre de la serie WT. La solución fue crear una torre de enfriamiento que fuera rápida de fabricar y de una calidad envidiable. Las torres de refrigeración WT, super robustas, fabricadas con paneles autoportantes. La construcción única de las torres de enfriamiento WT permite tiempos de entrega hasta 60 % más cortos debido a los componentes prefabricados y hasta 80 % de instalación en campo en comparación con las torres montadas en campo.

Aplicaciones en procesos industriales

En comparación con otras torres de enfriamiento, la serie WT ofrece ventajas incomparables.

  • Ideal para procesos químicos, mecánicos y cualquier proceso industrial donde se necesite eliminar el calor;
  • Mayor capacidad térmica para torres de otra fabricación, del mismo tamaño;
  • Menor cantidad de cables y tuberías para su instalación;
  • Posibilidad de modelos autoextinguibles (resistentes al fuego);
  • Construcción robusta, construida con materiales que atienden al rigor de los procesos de enfriamiento;
  • Diseño modular, pudiendo instalar varias torres para atender la capacidad;
  • Posible construcción con diferentes tipos de relleno para cumplir con la calidad del agua;
  • Modelos estándar, silenciosos o súper silenciosos.

Generación de energia

Los mejores equipos para tu productor de electricidad por generadores.

El equipo técnico de Caravela-Thermotank busca alcanzar la excelencia en la construcción y desempeño de las torres de enfriamiento. El resultado, para instalaciones desde 65 m3/h hasta 153 m3/h por celda, es la torre de la serie WT. La solución fue crear una torre de enfriamiento que fuera rápida de fabricar y de una calidad envidiable. Las torres de refrigeración WT, no hay enmiendas en su estructura, lo que evita fugas. La construcción única de las torres de enfriamiento WT permite tiempos de entrega hasta un 60 % más cortos debido a los componentes prefabricados y hasta un 80 % de instalación en campo en comparación con las torres montadas en campo.

Aplicaciones en procesos de refrigeración industrial

En comparación con otras torres de enfriamiento, la serie WT ofrece ventajas incomparables.

  • Ideal para procesos químicos, mecánicos y cualquier proceso industrial donde se necesite eliminar el calor;
  • Mayor capacidad térmica para torres de otra fabricación, del mismo tamaño;
  • Menor cantidad de cables y tuberías para su instalación;
  • Posibilidad de modelos autoextinguibles (resistentes al fuego);
  • Construcción robusta, construida con materiales que atienden al rigor de los procesos de enfriamiento;
  • Diseño modular, pudiendo instalar varias torres para atender la capacidad;
  • Posible construcción con diferentes tipos de relleno para cumplir con la calidad del agua;
  • Modelos estándar, silenciosos o súper silenciosos.

Detalles Constructivos de la Torre de Enfriamiento WT

Carcasa de torre de enfriamiento
  1. Fabricado en poliéster reforzado con fibra de vidrio (fiberglas). Paneles yuxtapuestos autoportantes;
  2. A prueba de corrosión, no se degrada en la mayoría de los ambientes normales y ácidos;
  3. Facil mantenimiento;
  4. Dispone de puerta de inspección, facilitando el acceso al interior de la torre de enfriamiento;
  5. Posibilidad de construcción autoextinguible resistente al fuego;
  6. Piscina propia para recogida de agua enfriada. Forman parte de la piscina, una válvula flotador, para reponer parte del agua perdida por evaporación, arrastre o purga, rebosadero, desagüe y conexión de salida de agua enfriada tipo brida B16.5, manguera u otros a especificar;
Ventilador
  1. Hélices con palas regulables, en parada, perfil "airfoil" de alto rendimiento;
  2. Integrado en 3 sistemas básicos, en función del nivel de ruido permitido en el lugar de instalación Estándar - nivel de ruido de 85 dB(A) a 2m de distancia, Silencioso - nivel de ruido de 78 dB(A) a 2m Súper Silencioso nivel de ruido de 72 db(A) a 2m de distancia de la fuente de ruido. Accionamiento de motor eléctrico de alto rendimiento premium, tipo W22, IR 3.
Eliminador de gotas
  1. Modelo Chevron 160. Construido en paneles de polipropileno inyectado yuxtapuestos;
  2. Retiene las gotas del proceso hasta en un 0,0001 % del agua en circulación. Valor normalizado en DIN 1947.
  3. Se pueden construir en material autoextinguible tipo V0, V1, V2, según UL 94.
Distribución del água
  1. Tubular, construido en PVC, Viene con boquillas aspersoras multiplate de 1". Tiene baja caída de presión y es autoajustable. Rango de operación hasta 60°C. Temperaturas más altas están recubiertas con fibra de vidrio.
Relleno de intercambio de calor
  1. El relleno de intercambio de calor de una torre de enfriamiento es la parte principal del equipo. La elección del mejor tipo a instalar depende, básicamente, de la calidad del agua y de sus temperaturas de funcionamiento;
  2. Relleno GT. Construido con rejillas de polipropileno inyectado. Tiene un perfil ondulado con una inclinación de 30°. Están montados transversalmente, de tal forma que un "tubo" de agua se cruza con el otro, provocando remolinos intensos, con excelente intercambio térmico. Excelente estabilidad mecánica, con resistencia hasta 60°C de agua caliente. Para aguas industriales hasta 300 ppm son imbatibles;
  3. Relleno tipo film, modelo A. Construido en láminas de PVC yuxtapuestas, con cañas cruzadas, similar al GT. Son por naturaleza autoextinguibles y tienen buen comportamiento en el intercambio térmico. Pero son más frágiles. Su aplicación requiere que el agua esté limpia;
  4. Relleno tipo barra triangular. Modelo 18 fl. Construidas en perfil triangular de PP o PVC, las barras se apoyan en un perfil de fibra de vidrio. Este tipo de relleno se puede utilizar en aguas extremadamente contaminadas con una temperatura de hasta 60°C. Su eficiencia térmica es inferior a la de los otros rellenos presentados aquí.
Herraje
  1. El herraje habitual está hecho de acero al carbono SAE 1020, galvanizado AL fuego después de la fabricación;
  2. Tornillos, tuercas y arandelas en acero al cadmio o acero inoxidable 316.
Accesorios Para brindar una larga vida útil y facilidad de operación e instalación:
  1. Tratamiento de agua. Ofrecemos los aparatos para el tratamiento del agua, así como su funcionamiento;
  2. Escalera marinera, con barandilla y plataforma;
  3. Cabrestante instalado en la torre, para retirar el conjunto de ventilación;
  4. Cuadro eléctrico de control para bombas y ventiladores, estándar NBR 12;
  5. Interruptor de control de vibraciones;
  6. Sistema hidráulico, compuesto por bombas, válvulas, manómetros y enseres.
