Torre de Enfriamiento de Agua Modelo TCM
Las torres de enfriamiento de la serie WTD son la mejor disposición de ingeniería para torres desde 430 m3/h de capacidad hasta 2950 m3/h de capacidad por celda.

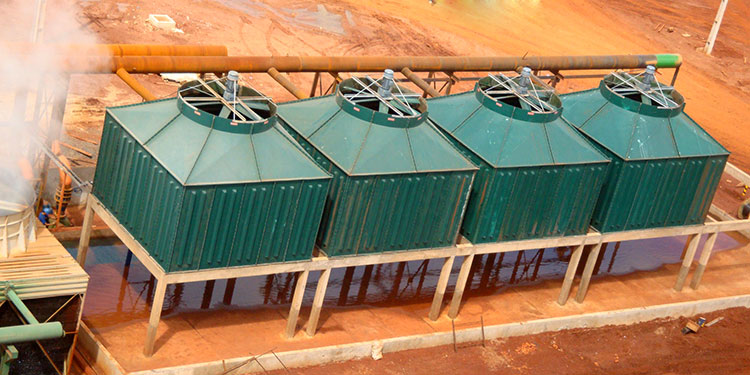

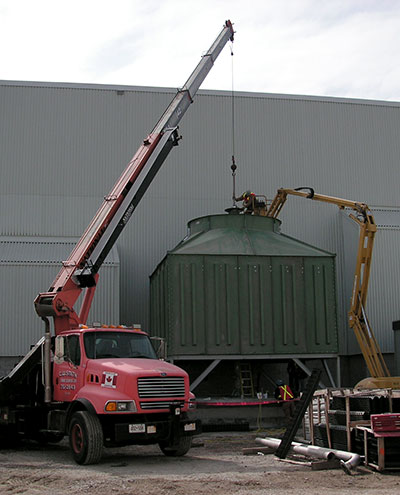

Son el resultado de décadas de desarrollo, desde 1960, con más de 20.000 unidades instaladas. Las torres de enfriamiento de la serie TCM son paneles yuxtapuestos construidos en fiberglas (poliéster reforzado con fibra de vidrio) e internos en plásticos de ingeniería. Solución más inteligente para su proceso industrial, con gran longevidad y bajo mantenimiento. Se entregan, desmontados para ser montados, en obra. Tienen su propia piscina de fibra de vidrio, se pueden instalar sobre una piscina de concreto. construida por el cliente, con orientación dimensional por Caravela - Thermotank.
El sistema de enfriamiento evaporativo aplicado es a contracorriente. El aire atmosférico es aspirado por médio de ventanillas adecuadas, instaladas en la base de la torre de refrigeración, y forzado a contracorriente, el agua a enfriar, que ha sido inyectada, caliente, por la parte superior de la torre de refrigeración. Tras este proceso, el agua se recoge en la piscina y se bombea de nuevo al equipo para que se enfríe, cerrando el circuito.

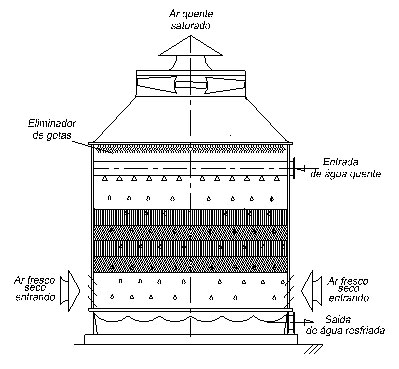

Principio de funcionamiento de la torre de Enfriamiento
El agua caliente de la fuente de calor se bombea a la parte superior de la torre, donde se distribuye uniformemente sobre el relleno mediante boquillas rociadoras. El agua a enfriar entra en contacto con el aire aspirado o soplado por el ventilador. Una pequeña porción del agua se evapora, haciendo que se enfríe, el aire saturado, en este proceso, se descarga a la atmósfera y el agua enfriada se recoge en la piscina del equipo y se bombea a la fuente de calor, repitiendo el proceso.
Áreas de aplicación de la Torre de Enfriamiento TCM
Detalles Constructivos de la Torre de Enfriamiento TCM

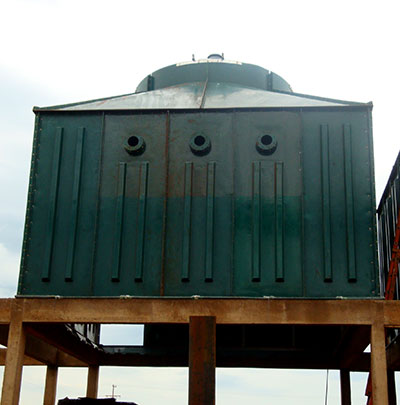

Carcasa de torre de enfriamiento
- Fabricado en poliéster reforzado con fibra de vidrio (fiberglas). Paneles yuxtapuestos autoportantes;
- A prueba de corrosión, no se degrada en la mayoría de los ambientes normales y ácidos;
- Facil mantenimiento;
- Dispone de puerta de inspección, facilitando el acceso al interior de la torre de enfriamiento;
- Posibilidad de construcción autoextinguible resistente al fuego;
- Piscina de concreto. Las cargas provenientes del ventilador se descargan sobre el pilar central, parte integral de la estructura de la torre, lo que evita esfuerzos de deformación en la estructura de la torre.
Ventilador
- Hélices con palas regulables, en parada, perfil "airfoil" de alto rendimiento;
- Integrado en 3 sistemas básicos, en función del nivel de ruido permitido en el lugar de instalación Estándar - nivel de ruido de 85 dB(A) a 2m de distancia, Silencioso - nivel de ruido de 78 dB(A) a 2m Súper Silencioso nivel de ruido de 72 db(A) a 2m de distancia de la fuente de ruido. Accionamiento de motor eléctrico de alto rendimiento premium, tipo W22, IR 3., TFVE, clase F;
- El accionamiento del sistema se realiza mediante un motor autoeficiente plus, W22, TFVE. La transmisión de potencia a la hélice se realiza a través de un robusto sistema de poleas y correas, con un factor de servicio de 3. Opcionalmente, el sistema se puede construir con un reductor de velocidad.
Eliminador de gotas
- Modelo Chevron 160. Construido en paneles de polipropileno inyectado yuxtapuestos;
- Retiene las gotas del proceso hasta en un 0,0001 % del agua en circulación. Valor normalizado en DIN 1947.
- Se pueden construir en material autoextinguible tipo V0, V1, V2, según UL 94.
Distribución del água
- Tubular, construido en PVC. Viene con boquillas aspersoras multiplate de 1". Tiene baja caída de presión y es autoajustable. Rango de operación hasta 60°C. Temperaturas más altas están recubiertas con fibra de vidrio.
Relleno de intercambio de calor
- El relleno de intercambio de calor de una torre de enfriamiento es la parte principal del equipo. La elección del mejor tipo a instalar depende, básicamente, de la calidad del agua y de sus temperaturas de funcionamiento;
- Relleno GT. Construido con rejillas de polipropileno inyectado. Tiene un perfil ondulado con una inclinación de 30°. Están montados transversalmente, de tal forma que un "tubo" de agua se cruza con el otro, provocando remolinos intensos, con excelente intercambio térmico. Excelente estabilidad mecánica, con resistencia hasta 60°C de agua caliente. Para aguas industriales hasta 300 ppm son imbatibles;
- Relleno tipo film, modelo A. Construido en láminas de PVC yuxtapuestas, con cañas cruzadas, similar al GT. Son por naturaleza autoextinguibles y tienen buen comportamiento en el intercambio térmico. Pero son más frágiles. Su aplicación requiere que el agua esté limpia;
- Relleno tipo barra triangular. Modelo 18 fl. Construidas en perfil triangular de PP o PVC, las barras se apoyan en un perfil de fibra de vidrio. Este tipo de relleno se puede utilizar en aguas extremadamente contaminadas con una temperatura de hasta 60°C. Su eficiencia térmica es inferior a la de los otros rellenos presentados aquí.
Herraje
- El herraje habitual está hecho de acero al carbono SAE 1020, galvanizado AL fuego después de la fabricación;
- Tornillos, tuercas y arandelas en acero al cadmio o acero inoxidable 316.
Accesorios Para brindar una larga vida útil y facilidad de operación e instalación:
- Tratamiento de agua. Ofrecemos los aparatos para el tratamiento del agua, así como su funcionamiento;
- Escalera marinera, con barandilla y plataforma;
- Cabrestante instalado en la torre, para retirar el conjunto de ventilación;
- Cuadro eléctrico de control para bombas y ventiladores, estándar NBR 12;
- Interruptor de control de vibraciones;
- Sistema hidráulico, compuesto por bombas, válvulas, manómetros y enseres.
