Durante décadas, las formas construidas por Caravela - Thermotank y otros, de torres de enfriamiento de agua de circuito cerrado, con sistemas de tubos de acero, cobre, etc., instalados en el interior de la torre, en un intento de eliminar el intercambiador de calor externo, y tubos, etc. Muchos conocen este tipo de dispositivo como un condensador evaporativo.
Este tipo de dispositivo tiene un inconveniente fatal. Durante su funcionamiento, los tubos colocados en el interior de la torre se tapan por el exterior, haciendo casi imposible la eliminación de la sal incrustada, con una pérdida natural de capacidad. En respuesta a la necesidad de una torre de circuito cerrado y sin los problemas de funcionamiento antes mencionados, desarrollamos el sistema de torre de enfriamiento SF. El sistema consta de un intercambiador de calor con placas de acero inoxidable, 1 torre de enfriamiento conectada por bombas y accesorios. El intercambiador de calor permite una fácil operación y mantenimiento.
El sistema de enfriamiento evaporativo aplicado es a contracorriente. El aire atmosférico es aspirado por medio de ventanillas adecuadas, instaladas en la base de la torre de refrigeración, y forzado a contracorriente, el agua a enfriar, que ha sido inyectada, caliente, por la parte superior de la torre de refrigeración. Tras este proceso, el agua se recoge en la piscina y se bombea de nuevo al equipo para que se enfríe, cerrando el circuito.

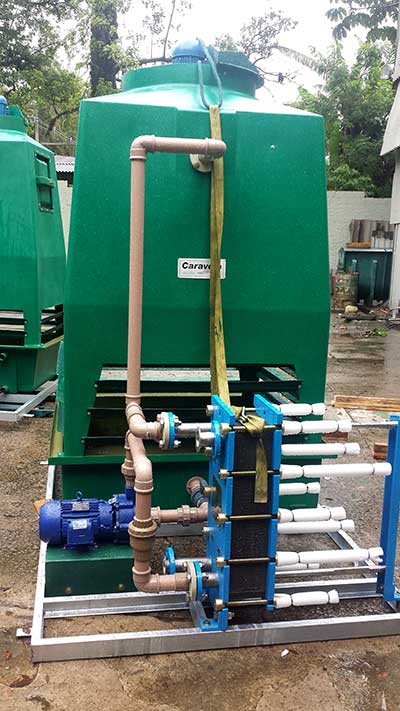

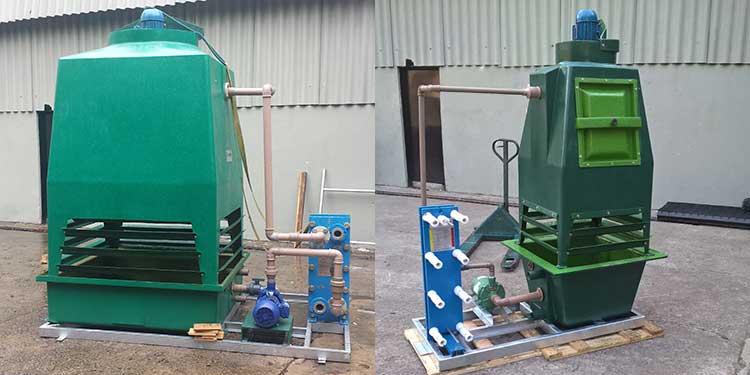

Las torres de enfriamiento SF son la forma más inteligente de enfriar su proceso. Para capacidad desde 35m3/h hasta 525m3/h por celda.

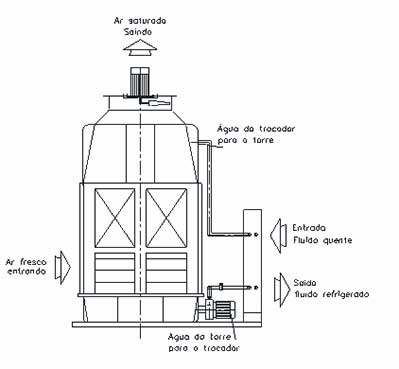

Principio de funcionamiento de la Torre de Enfriamiento
El fluido caliente, que no se puede contaminar ni perder, regresa del proceso y se introduce en el intercambiador de calor de placas. En contracorriente con el agua cruda de la torre de enfriamiento se enfría, volviendo al proceso. El agua del circuito vuelve a la torre de refrigeración. De esta forma, el funcionamiento del sistema y su mantenimiento, junto con el bajo coste de adquisición, son determinantes para su elección.
Áreas de aplicación de la Torre de Enfriamiento SF
HVAC Comercial (Heating Ventilation and Air Conditioning)
Los mejores equipos para su instalación de climatización de confort, con soluciones económicas y de bajo coste de mantenimiento.
El equipo técnico de Caravela-Thermotank busca alcanzar la excelencia en la construcción y desempeño de las torres de enfriamiento. El resultado, para instalaciones de 35 m3/h hasta 525 m3/h, es la torre de la serie SF. La solución fue crear una torre de enfriamiento que fuera rápida de fabricar y de una calidad envidiable. Las torres de enfriamiento SF, permite tiempos de entrega hasta 60 % más cortos debido a los componentes prefabricados y la instalación en campo hasta 80 % más rápido que equipos similares de otros fabricantes. El conjunto intercambiador/torre de bombeo sale de fábrica listo, evitando costes de montaje.
Aplicaciones en HVAC o procesos de refrigeración
En comparación con otras torres de enfriamiento, la serie BS ofrece ventajas incomparables.
Ideal para procesos químicos, mecánicos y cualquier proceso;
Mayor capacidad térmica para torres de otra fabricación, del mismo tamaño;
Menor cantidad de cables y tuberías para su instalación;
Posibilidad de modelos autoextinguibles (resistentes al fuego);
Construcción robusta, construida con materiales que atienden al rigor de los procesos de enfriamiento;
Diseño modular, pudiendo instalar varias torres para atender la capacidad deseada;
Fácil mantenimiento, las incrustaciones se eliminan fácilmente;
Modelos estándar, silenciosos o súper silenciosos.
Refrigeración Industrial
Los mejores equipos para su instalación de refigeración industrial, con soluciones económicas y bajos costes de mantenimiento.
El equipo técnico de Caravela-Thermotank busca alcanzar la excelencia en la construcción y desempeño de las torres de enfriamiento. El resultado, para instalaciones de 35 m3/h hasta 525 m3/h, es la torre de la serie SF. La solución fue crear una torre de enfriamiento que fuera rápida de fabricar y de una calidad envidiable. Las torres de refrigeración SF, permite tiempos de entrega hasta 60 % más cortos debido a los componentes prefabricados y la instalación en campo hasta 80 % más rápido que equipos similares de otros fabricantes. El conjunto Torre intercambiador / bomba, sale de fábrica listo, evitando costes de montaje.
Aplicaciones en procesos de refrigeración industrial
En comparación con otras torres de enfriamiento, la serie SF ofrece ventajas incomparables.
Ideal para procesos químicos, mecánicos y cualquier proceso industrial donde se necesite eliminar el calor;
Mayor capacidad térmica para torres de otra fabricación, del mismo tamaño;
Menor cantidad de cables y tuberías para su instalación;
Posibilidad de modelos autoextinguibles (resistentes al fuego);
Construcción robusta, construida con materiales que atienden al rigor de los procesos de enfriamiento;
Diseño modular, pudiendo instalar varias torres para atender la capacidad deseada;
Fácil mantenimiento, las incrustaciones se eliminan fácilmente;
Modelos estándar, silenciosos o súper silenciosos.
Proceso Industrial
Los mejores equipos para su proceso industrial, como reactores, máquinas para plásticos, prensas, compresores de aire y otros.
El equipo técnico de Caravela-Thermotank busca alcanzar la excelencia en la construcción y desempeño de las torres de enfriamiento. El resultado, para instalaciones desde 35 m3/h hasta 525 m3/h, es la torre de la serie SF. La solución fue crear una torre de enfriamiento que fuera rápida de fabricar y de una calidad envidiable. Las torres de refrigeración SF están construidas en paneles yuxtapuestos, autoportantes de gran robustez. La construcción única de las torres de enfriamiento SF permite tiempos de entrega hasta 60 % más cortos debido a los componentes prefabricados y la instalación en campo hasta 80 % más rápido que equipos similares de otros fabricantes. El conjunto Torre intercambiador / bomba sale de fábrica listo, evitando costes de montaje.
Aplicaciones en procesos industriales
En comparación con otras torres de enfriamiento, la serie SF ofrece ventajas incomparables.
Ideal para procesos químicos, mecánicos y cualquier proceso industrial donde se necesite eliminar el calor;
Mayor capacidad térmica para torres de otra fabricación, del mismo tamaño;
Menor cantidad de cables y tuberías para su instalación;
Posibilidad de modelos autoextinguibles (resistentes al fuego);
Construcción robusta, construida con materiales que atienden al rigor de los procesos de enfriamiento;
Diseño modular, pudiendo instalar varias torres para atender la capacidad;
Fácil mantenimiento, las incrustaciones se eliminan fácilmente;
Modelos estándar, silenciosos o súper silenciosos.
Generación de Energia
Los mejores equipos para tu productor de electricidad por generadores.
El equipo técnico de Caravela-Thermotank busca alcanzar la excelencia en la construcción y desempeño de las torres de enfriamiento. El resultado, para instalaciones desde 35 m3/h hasta 525 m3/h, es la torre de la SF. La solución fue crear una torre de enfriamiento que fuera rápida de fabricar y de una calidad envidiable. Las torres de refrigeración SF están construidas en paneles yuxtapuestos, autoportantes de gran robustez. La construcción única de las torres de enfriamiento SF, permite tiempos de entrega hasta 60 % más cortos debido a los componentes prefabricados y la instalación en campo hasta 80 % más rápido que equipos similares de otros fabricantes. El conjunto intercambiador torre/bomba sale de fábrica listo, evitando costes de montaje.
Aplicaciones en procesos de condensación de vapor en la generación de energía.
En comparación con otras torres de enfriamiento, la serie SF ofrece ventajas incomparables.
Óptimas para aplicaciones de condensación de vapor en turbinas generadoras de energía;
Mayor capacidad térmica para torres de otra fabricación, del mismo tamaño;
Menor cantidad de cables y tuberías para su instalación;
Posibilidad de modelos autoextinguibles (resistentes al fuego);
Construcción robusta, construida con materiales que atienden al rigor de los procesos de enfriamiento;
Diseño modular, pudiendo instalar varias torres para atender la capacidad;
Fácil mantenimiento, las incrustaciones se eliminan fácilmente;
Modelos estándar, silenciosos o súper silenciosos.
Detalles Constructivos de la Torre de Enfriamiento SF
Carcasa de torre de enfriamiento
Fabricado en poliéster reforzado con fibra de vidrio (fiberglas). Paneles yuxtapuestos autoportantes;
A prueba de corrosión, no se degrada en la mayoría de los ambientes normales y ácidos;
Facil mantenimiento;
Dispone de puerta de inspección, facilitando el acceso al interior de la torre de refrigeración;
Posibilidad de construcción autoextinguible - resistente al fuego;
Intercambiador de placas de acero inoxidable 316. Incluye bomba para el circuito abierto, válvulas, manómetro y soporte para el conjunto en acero galvanizado en caliente.
Ampliamente utilizado en la refrigeración de fluidos nobles, agua desmineralizada, gases refrigerantes, etc.
Ventilador
Hélices con palas regulables, en parada, perfil "airfoil" de alto rendimiento;
Integrado en 3 sistemas básicos, en función del nivel de ruido permitido en el lugar de instalación Estándar - nivel de ruido de 85 dB(A) a 2m de distancia, Silencioso - nivel de ruido de 78 dB(A) a 2m Súper Silencioso nivel de ruido de 72 db(A) a 2m de distancia de la fuente de ruido. Accionamiento de motor eléctrico de alto rendimiento premium, tipo W22, IR 3., TFVE, clase F;
El accionamiento del sistema se realiza mediante un motor autoeficiente plus, W22, TFVE. La transmisión de potencia a la hélice se realiza a través de un robusto sistema de poleas y correas, con un factor de servicio de 3. Opcionalmente, el sistema se puede construir con un reductor de velocidad
Eliminador de gotas
Modelo Chevron 160. Construido en paneles de polipropileno inyectado yuxtapuestos;
Retiene las gotas del proceso hasta en un 0,0001 % del agua en circulación. Valor normalizado en DIN 1947.
Se pueden construir en material autoextinguible tipo V0, V1, V2, según UL 94.
Distribución del agua
Tubular, construido en PVC. Viene con boquillas aspersoras multiplate de 1". Tiene baja caída de presión y es autoajustable. Rango de operación hasta 60°C. Temperaturas más altas están recubiertas con fibra de vidrio.
Relleno de intercambio de calor
El relleno de intercambio de calor de una torre de enfriamiento es la parte principal del equipo. La elección del mejor tipo a instalar depende, básicamente, de la calidad del agua y de sus temperaturas de funcionamiento;
Relleno GT. Construido con rejillas de polipropileno inyectado. Tiene un perfil ondulado con una inclinación de 30°. Están montados transversalmente, de tal forma que un "tubo" de agua se cruza con el otro, provocando remolinos intensos, con excelente intercambio térmico. Excelente estabilidad mecánica, con resistencia hasta 60°C de agua caliente. Para aguas industriales hasta 300 ppm son imbatibles;
Relleno tipo film, modelo A. Construido en láminas de PVC yuxtapuestas, con cañas cruzadas, similar al GT. Son por naturaleza autoextinguibles y tienen buen comportamiento en el intercambio térmico. Pero son más frágiles. Su aplicación requiere que el agua esté limpia;
Relleno tipo barra triangular. Modelo 18 fl. Construidas en perfil triangular de PP o PVC, las barras se apoyan en un perfil de fibra de vidrio. Este tipo de relleno se puede utilizar en aguas extremadamente contaminadas con una temperatura de hasta 60°C. Su eficiencia térmica es inferior a la de los otros rellenos presentados aquí.
Herraje
El herraje habitual está hecho de acero al carbono SAE 1020, galvanizado AL fuego después de la fabricación;
Tornillos, tuercas y arandelas en acero al cadmio o acero inoxidable 316.
Accesorios Para brindar una larga vida útil y facilidad de operación e instalación:
Tratamiento de agua. Ofrecemos los aparatos para el tratamiento del agua, así como su funcionamiento;
Escalera marinera, con barandilla y plataforma;
Cabrestante instalado en la torre, para retirar el conjunto de ventilación;
Cuadro eléctrico de control para bombas y ventiladores, estándar NBR 12;
Interruptor de control de vibraciones;
Sistema hidráulico, compuesto por bombas, válvulas, manómetros y enseres.
