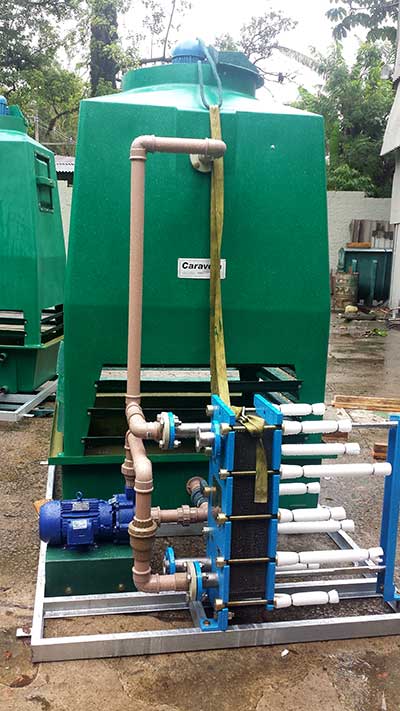

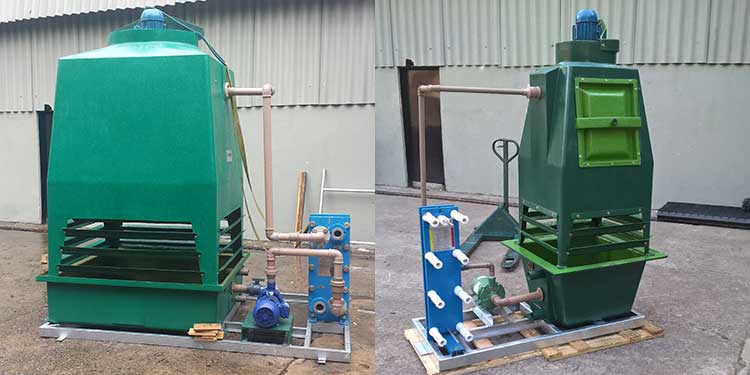

Torre de Resfriamento de Água Modelo SF

Torre de Resfriamento de Água Modelo SF

Durante decadas, foram construidas pela Caravela - Thermotank e outros, torres de resfriamento de água de circuito fechado, com sistemas de tubos de aço , cobre, etc., instalados dentro da torre, na tentativa de se eliminar o trocador de calor externo, e os pertences tipo tubos, etc. Muitos conhecem este tipo de aparelho por condensador evaporativo.

Este tipo de aparelho tem uma desvantagem mortal. Durante sua operação os tubos colocados dentro da torre entopem pelo lado externo, sendo quase impossível retirar o sal encrustado, com a natural perda de capacidade. Atendendo a necessidade de uma torre de circuito fechado, sem os problemas de operação acima mencionados, desenvolvemos o sistema de torres de resfriamento SF. O sistema é composto de um trocador de calor a placas de aço inox, 1 torre de resfriamento interligados por bombas e pertences. O trocador de calor permite fácil operação e manutenção.

O sistema de resfriamento evaporativo aplicado é o de contra corrente. Ar atmosférico é aspirado atraves jánelas apropriadas, instaladas na base da torre de resfriamento, e forçado em contra corrente, a água ser resfriada, que foi injetada, quente, no topo da torre de resfriamento. Após este processo, a água é recolhida na piscina e bombeada de volta aos equipamentos a serem resfriados, fechando o circuito.

As torres de resfriamento SF são a maneira mais inteligente de resfriar o seu processo. Para capacidade de 35m3/h até 525m3/h por célula.

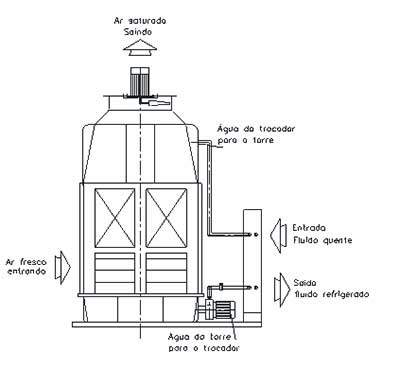

Princípio de funcionamento da Torre de Resfriamento

Funcionamento da Torre de Resfriamento Modelo SF

Fluido quente, que não pode ser contaminado ou perdido, retorna do processo e é introduzido no trocador a placas. Em contra corrente com a água bruta da torre de resfriamento é resfriado, retornando ao processo. A água do circuito retorna a torre de resfriamento. Desta maneira a operação do sistema e sua manutenção, aliado ao baixo custo de aquiziçao, são decisivos para sua escolha.

Áreas de aplicação da Torre de Resfriamento SF

Torre de Resfriamento Modelo SF

HVAC Comercial (Heating Ventilation and Air Conditioning)

Melhor equipamento para sua instalação de ar condicionado de conforto, com soluções economicas e baixo custo de manutenção.

O corpo técnico da Caravela-Thermotank procura atingir uma excelencia na construção e performance em torres de resfriamento. O resultado, para instalações de 35 m3/h até 525 m3/h, é a torre da série SF. A solução foi criar uma torre de resfriamento de fabricação rápida e de qualidade invejável. As torres de resfriamento SF, são construidas em paineis justapostos, auto portantes extremamente robustos. A construção única, das torres de resfriamento SF, permitem prazos de entrega até 60% menor, devido a componentes prefabricados e instalação no campo até 80% mais rápido que equipamentos similares de outra fabricação. O conjunto, torre trocador/bomba, sai pronto de fábrica, evitandos-se custos de montagem.

Aplicações em processos de ar condicionado

Comparadas com outras torres de resfriamento a serie SF oferece vantagens incomparáveis.

  • Ideal para indústria quimicas, mecanicas e qualquer processo industrial que calor precisa ser eliminado;
  • Maior capacidade térmica, que torres de outra fabricaçao, de igual tamanho;
  • Menor quantidade de fios e tubulações para sua instalação;
  • Possibilidade de modelos autoextinguíveis (resistente ao fogo);
  • Construção robusta, construida com materiais que atendem ao rigor dos processos de resfriamento;
  • Desenho modular, podendo instalar várias torres para atender a capacidade desejada;
  • Fácil manutenção, sendo as incrustações facilmente eliminadas;
  • Modelos standard, silenciosos ou supersilenciosos.

Refrigeração Industrial

Melhor equipamento para sua instalação de refrigeração industrial, com soluções economicas e baixo custo de manutenção.

O corpo técnico da Caravela-Thermotank procura atingir uma excelencia na construção e performance em torres de resfriamento. O resultado, para instalações de 35 m3/h até 525 m3/h, é a torre da série SF. A solução foi criar uma torre de resfriamento de fabricação rápida e de qualidade invejável. As torres de resfriamento SF, são construidas em paineis justapostos, auto portantes extremamente robustos. A construção única, das torres de resfriamento SF, permitem prazos de entrega até 60% menor, devido a componentes prefabricados e instalação no campo até 80% mais rápido que equipamentos similares de outra fabricação. O conjunto, torre trocador / bomba, sae pronto de fábrica, evitandos-se custos de montagem.

Aplicações em processos de refriegeração industrial

Comparadas com outras torres de resfriamento a série SF oferece vantagens incomparáveis.

  • Ideal para indústria quimicas, mecanicas e qualquer processo industrial que calor precisa ser eliminado;
  • Maior capacidade térmica que torres de outra fabricação de igual tamanho;
  • Menor quantidade de fios e tubulações para sua instalação;
  • Possibilidade modelos autoextinguíveis (resistente ao fogo);
  • Construção robusta, construida com materiais que atendem ao rigor dos processos de resfriamento;
  • Desenho modular, podendo instalar várias torres para atender a capacidade desejada;
  • Fácil manutenção, sendo as incrustações facilmente eliminadas;
  • Modelos standard, silenciosos ou supersilenciosos.

Processo Industrial

Melhor equipamento para seu processo industrial, tal como reatores, máquinas de plásticos, prensas, compressores de ar e outros.

O corpo técnico da Caravela-Thermotank procura atingir uma excelencia na construção e performance em torres de resfriamento. O resultado, para instalações de 35 m3/h até 525 m3/h, é a torre da série SF. A solução foi criar uma torre de resfriamento de fabricação rápida e de qualidade invejável. As torres de resfriamento SF, são construidas em paineis justapostos, auto portantes extremamente robustos. A construção única, das torres de resfriamento SF, permitem prazos de entrega até 60% menor, devido a componentes prefabricados e instalação no campo até 80% mais rápido que equipamentos similares de outra fabricação. O conjunto, torre trocador / bomba, sae pronto de fábrica, evitandos-se custos de montagem.

Aplicações em processos industriais

Comparadas com outras torres de resfriamento a série SF oferece vantagens incomparáveis.

  • Ideal para indústria quimicas, mecânicas e qualquer processo industrial que calor precisa ser eliminado;
  • Maior capacidade térmica que torres de outra fabricação, de igual tamanho;
  • Menor quantidade de fios e tubulações para sua instalação;
  • Possibilidade de modelos autoextinguíveis (resistente ao fogo);
  • Construção robusta, construida com materiais que atendem ao rigor dos processos de resfriamento;
  • Desenho modular, podendo instalar várias torres para atender a capacidade;
  • Fácil manutenção, sendo as incrustações facilmente eliminadas;
  • Modelos standard, silenciosos ou supersilenciosos.

Geração de Energia

Melhor equipamento para seu produtor de eletricidade por geradores.

O corpo técnico da Caravela-Thermotank procura atingir uma excelencia na construção e performance em torres de resfriamento. O resultado, para instalações de 35 m3/h até 525 m3/h, é a torre da série SF. A solução foi criar uma torre de resfriamento de fabricação rápida e de qualidade invejável. As torres de resfriamento SF, são construidas em paineis justapostos, auto portantes extremamente robustos. A construção única, das torres de resfriamento SF, permitem prazos de entrega até 60% menor, devido a componentes prefabricados e instalação no campo até 80% mais rápido que equipamentos similares de outra fabricação. O conjunto, torre trocador / bomba, sae pronto de fábrica, evitandos-se custos de montagem.

Aplicações em processos de condensação de vapor em geração de energia.

Comparadas com outras torres de resfriamento a série SF oferece vantagens incomparáveis.

  • Ótimas para aplicaçoes de condensação de vapor das turbinas geradoras de energia;
  • Maior capacidade térmica que torres de outra fabricação, de igual tamanho;
  • Menor quantidade de fios e tubulações para sua instalação;
  • Possibilidade de modelos autoextinguíveis (resistente ao fogo);
  • Construção robusta, construida com materiais que atendem ao rigor dos processos de resfriamento;
  • Desenho modular, podendo instalar várias torres para atender a capacidade;
  • Fácil manutenção, sendo as incrustações facilmente eliminadas;
  • Modelos standard, silenciosos ou supersilenciosos.

Detalhes Construtivos da Torre de Resfriamento SF

Carcaça da torre de resfriamento
  1. Construida em poliester reforçado com fibra de vidro (fiberglas). Autoportante, painéis justapostos;
  2. A prova de corrosão, não degradando, na maioria dos ambiente, normais e ou ácidos;
  3. Fácil manutenção;
  4. Possui porta de inspeção, facilitando o acesso ao interior da torre de resfriamento;
  5. Possibilidade de construção do tipo auto extinguível - resistente ao fogo;
  6. Trocador de calor a placas de aço inox 316. Acompanha bomba para o circuito aberto, válvulas, manometro e cavale suporte do conjunto em aço zincado a fogo.
  7. Muito utilizados no refriamento de fluidos nobres, água desmineralizada, gazes refrigerantes etc.
Ventilador
  1. Hélices com pás reguláveis, quando paradas, perfil "airfoil" de alto rendimento;
  2. Construidos em 3 sistemas básicos, tendo como base o nível de ruido permitido no local da instalação Standard - nivel de ruido de 85 db(A) a 2m de distancia, Silencioso - nivel de ruido de 78 dB(A) a 2m e Supercilencioso - nível de ruido de 72 db(A) a 2m de distancia da fonte de ruido;
  3. Acionamento por motor elétrico de alto rendimento premio, tipo W22, IR 3., TFVE, classe F;
  4. O acionamento do sistema é realizado por motor de auto rendimento plus, W22, TFVE. A transmissão de energia a hélice é por sistema robusto de polias e correias, com fator de serviço 3. Opcionalmente o sistema pode ser construido com redutor de velocidade.
Eliminador de gotas
  1. Modelo Chevron 160. Construidos em paineis justapostos de polipropileno injetado;
  2. Retem as gotas do processo em até 0,0001% da água em circulação. Valor normalizado em DIN 1947;
  3. Podem ser construidas em material autoextinguível tipo V0, V1, V2, segundo norma UL 94.
Distribuição de água
  1. Tubular, construida em PVC. Acompanha bicos de pulverização tipo multiplate de 1". Tem baixa perda de carga e são auto reguláveis. Faixa de operação até 60°C. Temperaturas mais altas são revestidas com fiberglas.
Enchimento de troca térmica
  1. O enchimento de troca térmica de uma torre de resfriamento é a parte principal do equipamento. A escolha do melhor tipo a ser instalado, depende, basicamente, da qualidade da água e suas temperaturas de operação;
  2. Enchimento GT . Construido com grades injetadas em polipropileno. Tem perfil ondulado com inclinação de 30°. São montados de maneira cruzada, de tal maneira, que um "tubo" de água cruza com o outro, provocando intenço turbilhonamento, com excelente troca térmica. Excelente estabilidade mecanica, com resistencia até 60°C de água quente. Para águas industriais com até 300 ppm são imbatíveis;
  3. Enchimento tipo filme , modelo A. Construido em laminas de PVC justapostas, com canias cruzados, similar ao GT. São por natureza, autoextinguiveis e tem boa preformance na troca térmica. Porem são mais frágeis. Sua aplicação requer que a água seja limpa;
  4. Enchimento tipo barra triangular. Modelo 18 fl. Construido em perfil triangular em PP ou PVC, As barras são apoiadas em perfil próprio de fiberglas. Este tipo de enchimento, são utilizáveis em águas extremamente poluidas e com temperatura de até 60°C. Seu rendimento térmico é inferior aos outros enchimentos aqui apresentados.
Ferragem
  1. A ferragem usual é construida em aço carbono SAE 1020, zincado a fogo, após fabricação;
  2. Parafusos porcas e arruelas em aço cadmiado, ou aço inox 316.
Acessórios Para proporcionar uma longa vida útil e facilidade de operação e instalação:
  1. Tratamento de água. Oferecemos os aparelhos para tratamento de água, bem como sua operação;
  2. Escada tipo marinheiro, com guarda corpo e plataforma;
  3. Guincho instalado na torre, para remoção do conjunto de ventilação;
  4. Quadro de comando elétrico para bombas e ventiladores, padrão NBR 12;
  5. Chave para controle de vibração;
  6. Sistema hidráulico, composto de bombas, válvulas, manometros e pertences.
