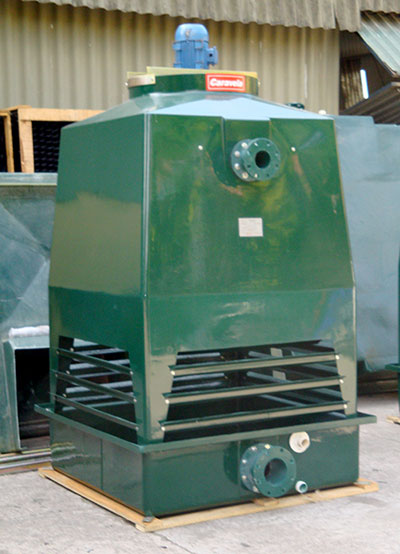

Torre de Resfriamento de Água Modelo ST

Torre de Resfriamento de Água Modelo ST

As torres de resfriamento da série ST, são o melhor arranjo de engenharia para torres de capacidade de 3m3/h até a capacidade de 100 m3/h por célula.

São o resultado de decadas de desenvolvimento, desde os idos de 1960, com mais de 20 000 unidades instaladas. As torres de resfriamento da série ST, são do tipo monobloco, sem imendas e construidas em fiberglass (poliester reforçado com fibra de vidro) e internos em plasticos de engenharia. Solução mais inteligente , para seu processo industrial, com grande longevidade e baixa manutenção.

O sistema de resfriamento evaporativo aplicado é o de contra corrente. Ar atmosférico é aspirado atraves janelas apropriadas, instaladas na base da torre de resfriamento, e forçado em contra corrente, a água ser resfriada, que foi injetada, quente, no topo da torre de resfriamento. Após este processo, a água é recolhida na piscina e bombeada de volta aos equipamentos a serem resfriados, fechando o circuito.

As torres de resfriamento ST são a maneira mais inteligente de refrigerar o seu processo. Para capacidades de 3m3/h até 100m3/h por célula.

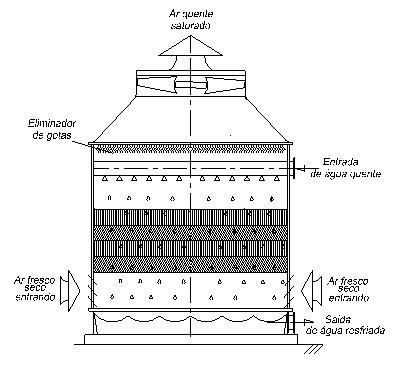

Princípio de funcionamento da Torre de Resfriamento

Funcionamento da Torre de Resfriamento Modelo ST

Água quente, proveniente da fonte de calor, é bombeada para o topo da torre, onde é distribuida, uniformemente, sobre o enchimento, por bicos de pulverização. A água a ser resfriada entra em contato com ar aspirado ou insuflado pelo ventilador. Pequena parcela da água evapora, provocando o resfriamento da mesma.O ar saturado, neste processo, é descarregado na atmosfera e a água resfriada é recolhida na piscina do equipamento e bombeada para a fonte de calor, repetindo-se o processo.

Áreas de aplicação da Torre de Resfriamento ST

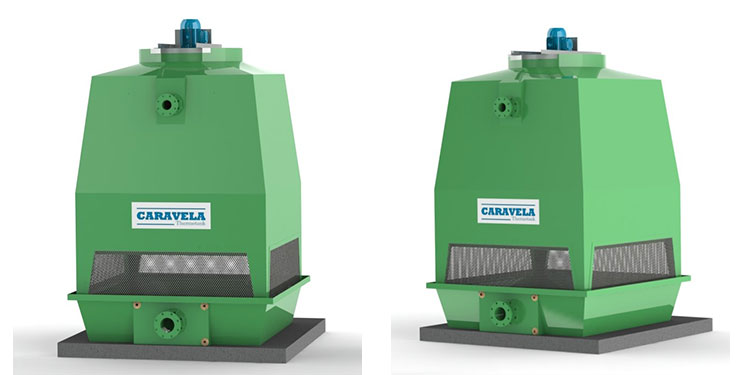

Torre de Resfriamento Modelo ST

HVAC Comercial (Heating Ventilation and Air Conditioning)

Melhor equipamento para sua instalação de ar condicionado de conforto, com soluções economicas e baixo custo de manutenção.

O corpo técnico da Caravela-Thermotank procura atingir uma excelencia na construção e performance em torres de resfriamento. O resultado, para instalações de 5 TR a 147 TR por célula, é atorre da série ST. A solução foi criar uma torre de resfriamento de fabricação rápida e de qualidade invejável. As torres de resfriamento ST, não tem imendas em sua extrutura, o que evita vazamentos. A construção única, das torres de resfriamento ST, permitem prazo de entrega até 60% menor, devido a componentes prefabricados e instalação no campo até 80% do que torres montadas no campo.

Aplicações em processos HVAC ou de resfriamento

Comparadas com outras torres de resfriamento a série ST oferece vantagens incomparáveis.

  • Maior capacidade térmica para torres de outra fabricaçao, de igual tamanho;
  • Possibilidade modelos autoextinguíveis (resistente ao fogo);
  • Construção robusta, construida com materiais que atendem ao rigor dos processos de resfriamento;
  • Desenho modular, podendo instalar várias torres para atender a capacidade;
  • Possível a construção com diversos tipos de enchimento para atender a qualidade da água;
  • Modelos standard, silenciosos ou supersilenciosos.

Refrigeração Industrial

Melhor equipamento para sua instalação de refrigeração industrial, com soluções economicas e baixo custo de manutenção.

O corpo técnico da Caravela-Thermotank procura atingir uma excelencia na construção e performance em torres de resfriamento. O resultado, para instalações de 5 TR a 147 TR por célula, é atorre da série ST. A solução foi criar uma torre de resfriamento de fabricação rápida e de qualidade invejável. As torres de resfriamento ST, não tem imendas em sua extrutura, o que evita vazamentos. A construção única, das torres de resfriamento ST, permitem prazo de entrega até 60% menor, devido a componentes prefabricados e instalação no campo até 80% do que torres montadas no campo.

Aplicações em processos de refriegeração industrial

Comparadas com outras torres de resfriamento a série ST oferece vantagens incomparáveis.

  • Ideal para frigoríficos, supermercados e outros;
  • Maior capacidade térmica para torres de outra fabricaçao, de igual tamanho;
  • Menor quantidade de fios e tubulações para sua instalação;
  • Possibilidade modelos autoextinguíveis (resistente ao fogo);
  • Construção robusta, construida com materiais que atendem ao rigor dos processos de resfriamento;
  • Desenho modular, podendo instalar várias torres para atender a capacidade;
  • Possível a construção com diversos tipos de enchimento para atender a qualidade da água;
  • Modelos standard, silenciosos ou supersilenciosos.

Processo Industrial

Melhor equipamento para seu processo industrial, tal como reatores, máquinas de plásticos, prensas, compressores de ar e outros.

O corpo técnico da Caravela-Thermotank procura atingir uma excelencia na construção e performance em torres de resfriamento. O resultado, para instalações de 3 m3/h até 100 m3/h por célula, é a torre da série ST. A solução foi criar uma torre de resfriamento de fabricação rápida e de qualidade invejável. As torres de resfriamento ST, não tem imendas em sua extrutura, o que evita vazamentos. A construção única, das torres de resfriamento ST, permitem prazo de entrega até 60% menor, devido a componentes prefabricados e instalação no campo até 80% do que torres montadas no campo.

Aplicações em processos industriais

Comparadas com outras torres de resfriamento a série ST oferece vantagens incomparáveis.

  • Ideal para indústria quimicas, mecanicas e qualquer processo industrial que calor precisa ser eliminado;
  • Maior capacidade térmica para torres de outra fabricação, de igual tamanho;
  • Menor quantidade de fios e tubulações para sua instalação;
  • Possibilidade de modelos autoextinguíveis (resistente ao fogo);
  • Construção robusta, construida com materiais que atendem ao rigor dos processos de resfriamento;
  • Desenho modular, podendo instalar várias torres para atender a capacidade;
  • Possível a construção com diversos tipos de enchimento para atender a qualidade da água;
  • Modelos standard, silenciosos ou supersilenciosos.

Geração de Energia

Melhor equipamento para seu produtor de eletricidade por geradores.

O corpo técnico da Caravela-Thermotank procura atingir uma excelencia na construção e performance em torres de resfriamento. O resultado, para instalações de 3 m3/h até 100 m3/h por célula, é a torre da série ST. A solução foi criar uma torre de resfriamento de fabricação rápida e de qualidade invejável. As torres de resfriamento ST, não tem imendas em sua extrutura, o que evita vazamentos. A construção única, das torres de resfriamento ST, permitem prazo de entrega até 60% menor, devido a componentes prefabricados e instalação no campo até 80% do que torres montadas no campo.

Aplicações em processos industriais

Comparadas com outras torres de resfriamento a série ST oferece vantagens incomparáveis.

  • Ideal para indústria quimicas, mecanicas e qualquer processo industrial que calor precisa ser eliminado;
  • Maior capacidade térmica para torres de outra fabricação, de igual tamanho;
  • Menor quantidade de fios e tubulações para sua instalação;
  • Possibilidade de modelos autoextinguíveis (resistente ao fogo);
  • Construção robusta, construida com materiais que atendem ao rigor dos processos de resfriamento;
  • Desenho modular, podendo instalar várias torres para atender a capacidade;
  • Possível a construção com diversos tipos de enchimento para atender a qualidade da água;
  • Modelos standard, silenciosos ou supersilenciosos.

Detalhes Construtivos da Torre de Resfriamento ST

Carcaça da torre de resfriamento
  1. Construida em poliester reforçado com fibra de vidro (fiberglas). Autoportante, monobloco, sem imendas;
  2. A prova de corrosão , não degradando, na maioria dos ambiente, normais e ou ácidos;
  3. Fácil manutenção;
  4. Possui porta de inspeção, facilitando o acesso ao interior da torre de resfriamento;
  5. Possibilidade de construção do tipo auto extinguível - resistente ao fogo;
  6. Piscina própria para recolhimento da água resfriada. Fazem parte da piscina, válvula boia, para repor parte da água perdiad por evaporação, arraste ou purga, ladrão, dreno e coneção de saida de água resfriada tipo flange B16.5, mangote e ou outros a serem especificados.
Ventilador
  1. Hélices com pás reguláveis, quando paradas, perfil "airfoil" de alto rendimento;
  2. Construidos em 3 sistemas básicos, tendo como base o nível de ruido permitido no local da instalação: Standard - nivel de ruido de 85 db(A) a 2 m de distancia, Silencioso - nivel de ruido de 78 dB(A) a 2 m e Supercilencioso nível de ruido de 72 db(A) a 2 m de distancia da fonte de ruido.
Eliminador de gotas
  1. Modelo Chevron 160. Construidos em paineis justapostos de polipropileno injetado;
  2. Retem as gotas do processo em até 0,0001% da água em circulação. Valor normalizado em DIN 1947;
  3. Podem ser construidas em material autoextinguível tipo V0, V1, V2, segundo norma UL 94.
Distribuição de água
  1. Tubular, construida em PVC, Acompanha bicos de pulverização tipo multiplate de 1". Tem baixa perda de carga e são auto reguláveis. Faixa de operação até 60°C. Temperaturas mais altas são revestidas com fiberglas.
Enchimento de troca térmica
  1. O enchimento de troca térmica de uma torre de resfriamento é a parte principal do equipamento. As escolha do melhor tipo a ser instalado, depende da qualidade da água e suas temperaturas de operação;
  2. Enchimento GT. Construido com grades injetadas em polipropileno. Tem perfil ondulado com inclinação de 30°. São montados de maneira cruzada, de tal maneira, que um "tubo" de água cruza com o outro, provocando intenço turbilhonamento, com excelente troca térmica. Excelente estabildade mecanica, com resistencia até 60°C de água quente. Para águas industriais com até 300 ppm são imbatíveis;
  3. Enchimento tipo fime , modelo A. Construido em laminas de PVC justapostas, com canias cruzados, similar ao GT. São por natureza, autoextinguiveis e tem boa preformance na troca térmica. Porem são mais frágeis. Sua aplicação requer que a água seja limpa;
  4. Enchimento tipo barra triangular. Modelo 18 fl. Construido em perfil triangular em PP ou PVC, As barras são apoiadas em perfil próprio de fiberglas. Este tipo de enchimento são utilizáveis em águas extremamente poluidas e com temperatura de até 60°C. Seu rentimento térmico é inferior aos outros enchimentos aqui apresentados.
Ferragem
  1. A ferragem usual é construida em aço carbono SAE 1020, zincado a fogo, após fabricação;
  2. Parafusos porcas e arruelas em aço cadmiado, ou aço inox 316.
Acessórios Para proporcionar uma longa vida útil e facilidade de operação e instalação:
  1. Tratamento de água. Oferecemos os aparelhos para tratamento de água, bem como sua operação;
  2. Escada tipo marinheiro, com guarda corpo e plataforma;
  3. Guincho instalado na torre, para remoção do conjunto de ventilação;
  4. Quadro de comando elétrico para bombas e ventiladores, padrão NBR 12;
  5. Chave para controle de vibração;
  6. Sistema hidráulico, composto de bombas, válvulas, manometros e pertences.
