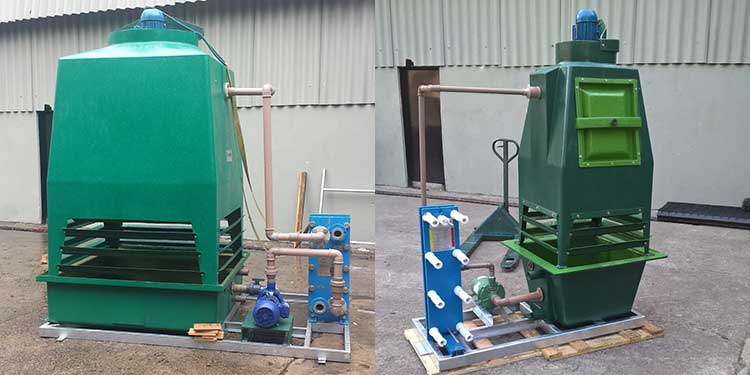

Condensador Evaporativo Modelo TRS
Durante decadas, foram construidas pela Caravela e outros, torres de resfriamento de água de circuito fechado, com sistemas de tubos de aço, cobre, etc., instalados dentro da torre, na tentativa de se eliminar o trocador de calor externo, e os pertences tipo tubos, etc. Muitos conhecem este tipo de aparelho por condensador evaporativo.
Este tipo de aparelho tem uma desvantagem mortal. Durante sua operação os tubos colocados dentro da torre entopem pelo lado externo, sendo quase impossível retirar o sal encrustado, com a natural perda de capacidade. Atendendo a necessidade de uma torre de circuito fechado, sem os problemas de operação acima mencionados, desenvolvemos o sistema de Condensadores Evaporativos TRS. O sistema é composto de um trocador de calor a placas de aço inox, 1 condensador evaporativo interligados por bombas e pertences. O trocador de calor permite fácil operação e manutenção.
O sistema de resfriamento evaporativo aplicado é o de contra corrente. Ar atmosférico é aspirado atraves jánelas apropriadas, instaladas na base do condensador evaporativo, e forçado em contra corrente, a água ser resfriada, que foi injetada, quente, no topo do condensador evaporativo. Após este processo, a água é recolhida na piscina e bombeada de volta aos equipamentos a serem resfriados, fechando o circuito.

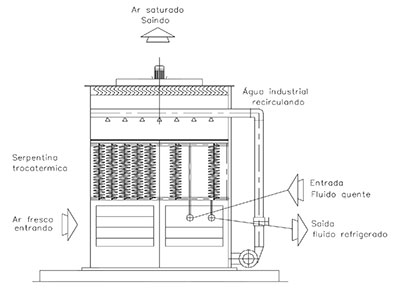

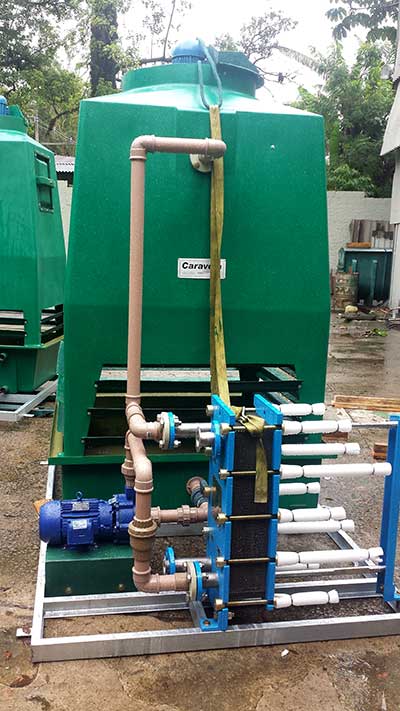

Princípio de funcionamento do Condensador Evaporativo TRS
Fluido quente, que não pode ser contaminado ou perdido, retorna do processo e é introduzido no trocador a placas. Em contra corrente com a água bruta do condensador evaporativo é resfriada, retornando ao processo. A água do circuito retorna ao condensador evaporativo. Desta maneira a operação do sistema e sua manutenção, aliado ao baixo custo de aquiziçao, são decisivos para sua escolha.
Áreas de aplicação do Condensador Evaporativo TRS

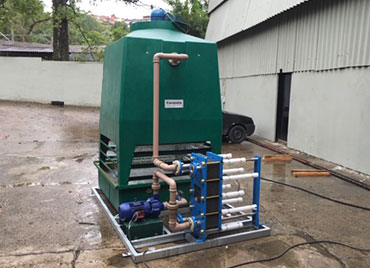

Detalhes Construtivos do Condensador Evaporativo Modelo TRS
Carcaça da torre de resfriamento
- Construida em poliester reforçado com fibra de vidro (fiberglas). Autoportante, painéis justapostos;
- A prova de corrosão, não degradando, na maioria dos ambiente, normais e ou ácidos;
- Fácil manutenção;
- Possui porta de inspeção, facilitando o acesso ao interior da torre de resfriamento;
- Possibilidade de construção do tipo auto extinguível - resistente ao fogo;
- Trocador de calor a placas de aço inox 316. Acompanha bomba para o circuito aberto, válvulas, manometro e cavale suporte do conjunto em aço zincado a fogo.
- Muito utilizados no refriamento de fluidos nobres, água desmineralizada, gazes refrigerantes etc.
Ventilador
- Hélices com pás reguláveis, quando paradas, perfil "airfoil" de alto rendimento;
- Construidos em 3 sistemas básicos, tendo como base o nível de ruido permitido no local da instalação Standard - nivel de ruido de 85 db(A) a 2m de distancia, Silencioso - nivel de ruido de 78 dB(A) a 2m e Supercilencioso - nível de ruido de 72 db(A) a 2m de distancia da fonte de ruido;
- Acionamento por motor elétrico de alto rendimento premio, tipo W22, IR 3., TFVE, classe F;
- O acionamento do sistema é realizado por motor de auto rendimento plus, W22, TFVE. A transmissão de energia a hélice é por sistema robusto de polias e correias, com fator de serviço 3. Opcionalmente o sistema pode ser construido com redutor de velocidade.
Eliminador de gotas
- Modelo Chevron 160. Construidos em paineis justapostos de polipropileno injetado;
- Retem as gotas do processo em até 0,0001% da água em circulação. Valor normalizado em DIN 1947;
- Podem ser construidas em material autoextinguível tipo V0, V1, V2, segundo norma UL 94.
Distribuição de água
- Tubular, construida em PVC. Acompanha bicos de pulverização tipo multiplate de 1". Tem baixa perda de carga e são auto reguláveis. Faixa de operação até 60°C. Temperaturas mais altas são revestidas com fiberglas.
Enchimento de troca térmica
- O enchimento de troca térmica de uma torre de resfriamento é a parte principal do equipamento. A escolha do melhor tipo a ser instalado, depende, basicamente, da qualidade da água e suas temperaturas de operação;
- Enchimento GT . Construido com grades injetadas em polipropileno. Tem perfil ondulado com inclinação de 30°. São montados de maneira cruzada, de tal maneira, que um "tubo" de água cruza com o outro, provocando intenço turbilhonamento, com excelente troca térmica. Excelente estabilidade mecanica, com resistencia até 60°C de água quente. Para águas industriais com até 300 ppm são imbatíveis;
- Enchimento tipo filme , modelo A. Construido em laminas de PVC justapostas, com canias cruzados, similar ao GT. São por natureza, autoextinguiveis e tem boa preformance na troca térmica. Porem são mais frágeis. Sua aplicação requer que a água seja limpa;
- Enchimento tipo barra triangular. Modelo 18 fl. Construido em perfil triangular em PP ou PVC, As barras são apoiadas em perfil próprio de fiberglas. Este tipo de enchimento, são utilizáveis em águas extremamente poluidas e com temperatura de até 60°C. Seu rendimento térmico é inferior aos outros enchimentos aqui apresentados.
Ferragem
- A ferragem usual é construida em aço carbono SAE 1020, zincado a fogo, após fabricação;
- Parafusos porcas e arruelas em aço cadmiado, ou aço inox 316.
Acessórios Para proporcionar uma longa vida útil e facilidade de operação e instalação:
- Tratamento de água. Oferecemos os aparelhos para tratamento de água, bem como sua operação;
- Escada tipo marinheiro, com guarda corpo e plataforma;
- Guincho instalado na torre, para remoção do conjunto de ventilação;
- Quadro de comando elétrico para bombas e ventiladores, padrão NBR 12;
- Chave para controle de vibração;
- Sistema hidráulico, composto de bombas, válvulas, manometros e pertences.
